Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32

Код товара: 84178
Под заказ

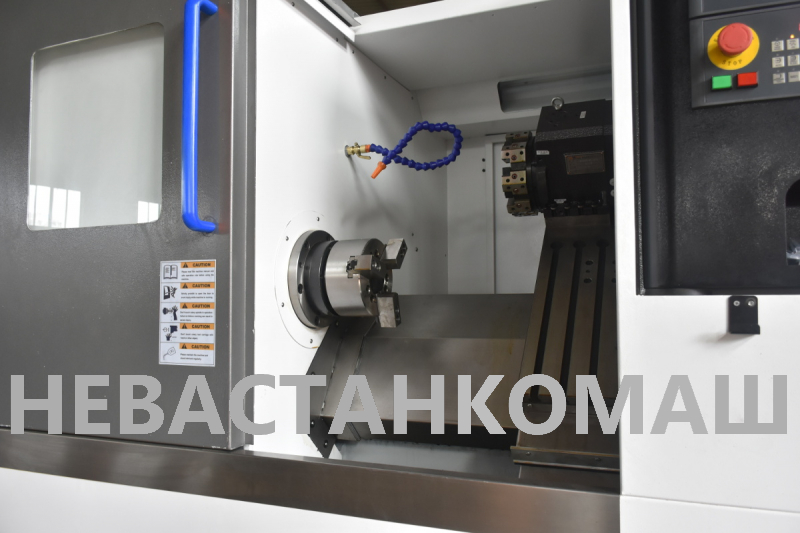

  • Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32, рис.1

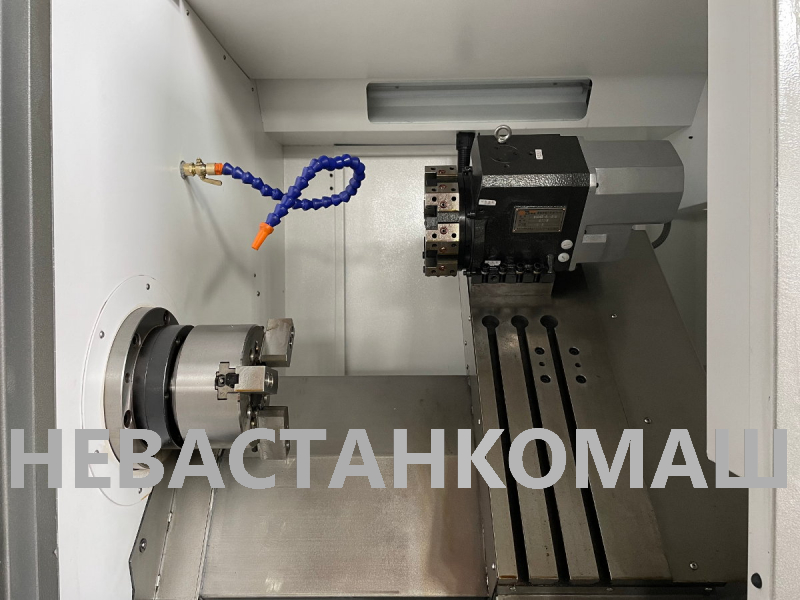

  • Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32, рис.2
  • Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32, рис.3
  • Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32, рис.4
  • Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32, рис.5
5.0 (голосов 333 / просмотров 500)

Печать
05.02.2024
Под заказ
Уточните цену
Получить предложение
Токарный станок ЧПУ с наклонной станиной MetalTec ТС 32
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: MetalTec (Россия)

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

Токарный станок ЧПУ с наклонной станиной - MetalTec ТС 32 предназначен для производства различных типов металлических изделий. Данный тип станков широко используется в образовательных учреждениях, на опытных производствах, на предприятиях металлообрабатывающей отрасли.
Высокие технические характеристики станка и его надежность гарантированы за счет установленных компонентов и узлов от ведущих мировых производителей, что позволяет использовать его для обработки деталей с высокой точностью и повторяемостью.
За счет наклонной массивной чугунной станины данный станок обладает превосходной жесткостью и точностью, чтобы производить изделия на серийном производстве. Высокая надежность и точность в совокупности с небольшими габаритными размерами делают данный станок незаменимым на любом производстве, где необходима автоматизация процессов точения изделий из металла и пластика.

Преимущества MetalTec ТС 32

  • Современный внешний вид станка, высокое качество лакокрасочного покрытия
  • Эргономичный дизайн и удобное расположение основных модулей станка
  • Станок компактный, занимает мало пространства на производстве
  • Монолитная литая станина из чугуна является гарантом высокой жесткости и долговечности станка
  • Чугунная станина сводит на нет рабочие вибрации
  • Мощный двигатель для стабильной и высоко производительной работы
  • Система установки и смены инструмента для решения технических задач любой сложности
  • Подача смазочно-охлаждающей жидкости в зону резки
  • Система автоматической смазки направляющих позволяет упростить контроль обслуживания станка
  • Кабинетная защита
  • Шкаф с электрокомпонентами, степень защиты IP54
  • Наклонная моноблочная цельнолитая станина из чугуна обеспечивает высокую жесткость
  • Направляющие качения (Тайвань)
  • Полное кабинетное ограждение
  • Проходное отверстие шпинделя 56 мм
  • Станина имеет индукционную закалку с твердостью > HRC50
  • Шпиндель с высокоточными и надежными подшипниками обеспечивает жесткость и точность
  • Оригинальные компоненты SIEMENS с увеличенной гарантией на 12 месяцев

Технические характеристики MetalTec ТС 32

Максимальная длина обработки (Расстояние между центрами), мм 250
Максимальный диаметр обработки над станиной, мм 350
Максимальный диаметр обработки над суппортом, мм 185
Шпиндель
Максимальные обороты 4000 об/мин
Проходное отверстие шпинделя, мм 56
Торец шпинделя A 2-5
Диаметр патрона, мм 160
Перемещение суппорта
Ход по оси Х, мм 350
Ход по оси Z, мм 300
X/Z ускоренное перемещение, м/мин 15 / 15
Инструментальный резцедержатель
Тип 6-ми позиционная револьверная голова
Количество инструмента 6
Размер инструмента, мм 20 x 20
Двигатель
Мощность двигателя, кВт 5,5
Насос СОЖ, ватт 120
Габаритные размеры:
Тип станины наклонная
Длина, мм 2600
Ширина, мм 1300
Высота, мм 1700
Вес MetalTec, кг 1350
Габаритные размеры в упаковке:
Длина, мм 2760
Ширина, мм 1700
Высота, мм 2050
Вес, кг 1550

Особенности MetalTec ТС 32

MetalTec
 SINUMERIK 808D Advanced
 Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии
 Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют испо...

SINUMERIK 808D Advanced

Оптимально адаптирована к использованию в стандартных станках с поддержкой токарной и фрезерной технологии

Панель оператора из магниевого литья под давлением, а также высокая степень защиты, позволяют использовать системы ЧПУ SINUMERIK 808D и в жестких условиях окружающей среды

MetalTec
 Приводная система SINAMICS
 Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков
 Возможности и точность системы ЧПУ и привода в п...

Приводная система SINAMICS

Благодаря множеству технических инноваций приводная система SINAMICS задает новые масштабы в классе приводов для компактных токарных и фрезерных станков.

Возможности и точность системы ЧПУ и привода в полной мере раскрываются только при гарантированной передаче на оси станка. Именно здесь нужны двигатели подачи SINAMICS с их идеальными динамикой и точностью.

Двигатели шпинделей SINAMICS предлагают великолепное решение. Минимальное время разгона и широкий диапазон частот вращения c высокой мощностью обеспечат максимальную производительность станка.

MetalTec
 МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА
 Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite
 Отсутствие вибраций при обработке, жесткость и стабильность конструкции
 Для снятия напряжения стан...

МОНОЛИТНАЯ ЛИТАЯ МАССИВНАЯ СТАНИНА ИЗ ЧУГУНА

Элементы конструкции станины отливаются из высокопрочного сплава чугуна Mehanite.

Отсутствие вибраций при обработке, жесткость и стабильность конструкции.

Для снятия напряжения станины проходят термическую обработку.

Внутренние части станины усилены ребрами жесткости, благодаря чему конструкция имеет практически неограниченный запас прочности.

MetalTec
 Направляющие качения HIWIN (Тайвань)
Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью   Рельсы и каретки в нормальных условиях эксплуатации не требуют специального те...

Направляющие качения HIWIN (Тайвань)

Это универсальные и наиболее широко применяемые в промышленности, обладающие высокой грузоподъемностью и жесткостью.

Рельсы и каретки в нормальных условиях эксплуатации не требуют специального технического обслуживания, помимо периодического добавления смазки, и могут прослужить долго, сохраняя высокие скоростные характеристики, высокую точность позиционирования и плавность хода.
MetalTec
 РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА
Максимальное количество устанавливаемых инструментов головки составляет – 6 шт , что делает ее более функциональной в сравнении с 4-х позиционной системой   Данная модель револьверной головки осн...

РЕВОЛЬВЕРНАЯ 6-ти ПОЗИЦИОННАЯ ГОЛОВКА

Максимальное количество устанавливаемых инструментов головки составляет – 6 шт., что делает ее более функциональной в сравнении с 4-х позиционной системой.

Данная модель револьверной головки оснащается инструментальными блоками для обработки внешнего диаметра, с размером инструмента 20х20 мм и расточными блоками диаметром 25 мм.
MetalTec
 ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ
Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки   Шпиндель оснащен двойным рядом роликовых подшипнико...

ВЫСОКОТОЧНЫЙ ШПИНДЕЛЬ

Станок оснащен высокоточным шпинделем, можно установить механические, гидравлические и цанговые патроны, что обеспечивает универсальные возможности обработки.

Шпиндель оснащен двойным рядом роликовых подшипников в сочетании с радиально-упорными шарикоподшипниками, которые выдерживают радиальные и осевые нагрузки.
MetalTec
 КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ
 Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка    Способствует наилучше...

КОНСТРУКЦИЯ БЛОКА БАЗИРОВАНИЯ ШПИНДЕЛЯ

Блок базирования шпинделя, имеет симметричную конструкцию, что позволяет равномерно распределять усилия нагрузки на шпиндель, блок базирования шпинделя и станину станка.

Способствует наилучшей защите и компенсации вибраций и образует более прочную и жесткую цельную структуру, что особенно нужно при обработке тяжелых заготовок, и при импульсной подаче.

MetalTec
 ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА
 Станок оснащен высокоскоростным серводвигателем  Вращение на шпиндель передается через ремень  Мощность электродвигателя главного привода – 7,5 кВт

ВЫСОКОСКОРОСТНОЙ ЭЛЕКТРОДВИГАТЕЛЬ ГЛАВНОГО ПРИВОДА

Станок оснащен высокоскоростным серводвигателем.
Вращение на шпиндель передается через ремень.
Мощность электродвигателя главного привода – 7,5 кВт.

MetalTec
 ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)
Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ  С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка)   Прецизи...

ШАРИКО-ВИНТОВАЯ ПЕРЕДАЧА (КЛАСС ТОЧНОСТИ С3)

Шарико-винтовая передача является важнейшим элементом токарного центра с ЧПУ. С помощью ШВП осуществляется движение рабочего модуля станка – инструментального блока (резцедержка).

Прецизионные шлифованные шарико-винтовые передачи обеспечивают высокую точность и повторяемость позиционирования инструмента (даже при высоких нагрузка при грубой обработке), плавное перемещение инструментального блока и его длительный срок службы.
MetalTec
 ГИДРАВЛИЧЕСКИЙ ПАТРОН
Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др )  Точность центрирования обеспечивается за счет упруго деформируемых зажимных элемент...

ГИДРАВЛИЧЕСКИЙ ПАТРОН

Предназначен для быстротечного зажима прутков и заготовок цилиндрического и иного сечения (четырехгранных, шестигранных и др.)

Точность центрирования обеспечивается за счет упруго деформируемых зажимных элементов (кулачков), перемещающимися в рабочем пространстве одновременно.

За счет этого обеспечивается самоцентрирование прутка или детали в патроне. Погрешность точности центрирование детали не превышает 0.05 – 0.08 мм
MetalTec
 АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
 Обеспечивает бесперебойную своевременную смазку узлов станка

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ

Обеспечивает бесперебойную своевременную смазку узлов станка.

MetalTec
 СИСТЕМА ПОДАЧИ СОЖ
 Токарный станок оснащен насосом охлаждающей жидкости   Насос высокого давления подает охлаждающую жидкость к револьверной головке и в зону резания, к шпинделю   Бак охлаждающей жидкости также отделяет масло для уд...

СИСТЕМА ПОДАЧИ СОЖ

Токарный станок оснащен насосом охлаждающей жидкости.

Насос высокого давления подает охлаждающую жидкость к револьверной головке и в зону резания, к шпинделю.

Бак охлаждающей жидкости также отделяет масло для удобной очистки, а также удаляет запах и сводит к минимуму порчу охлаждающей жидкости.

 Опции MetalTec ТС 32

MetalTec
 СТРУЖЕЧНЫЙ КОНВЕЙЕР
Может быть установлен конвейер для стружки для автоматического удаления излишков стружки  Можно использовать конвейер винтового или цепного типа

СТРУЖЕЧНЫЙ КОНВЕЙЕР

Может быть установлен конвейер для стружки для автоматического удаления излишков стружки. Можно использовать конвейер винтового или цепного типа.
MetalTec
 АВТОМАТИЧЕСКИЙ ПОДАТЧИК ПРУТКА
 Барфидер — это автомат для подачи прутка на станок  Он состоит из приемника в который помещаются заготовки и канала по которому пруток при помощи толкателя подается на токарный станок и зажимается в пр...

АВТОМАТИЧЕСКИЙ ПОДАТЧИК ПРУТКА

Барфидер — это автомат для подачи прутка на станок. Он состоит из приемника в который помещаются заготовки и канала по которому пруток при помощи толкателя подается на токарный станок и зажимается в приемном патроне.

Установка барфидера в комплексе с токарным станком подразумевает синхронизацию автоматики, что сказывается на производительности работ в сторону ее повышения.

Комплект поставки MetalTec ТС 32

  • 3-кулачковый гидравлический патрон 160 мм
  • 5,5 кВт электродвигатель шпинделя
  • 6-ти позиционная револьверная голова
  • Система ЧПУ Siemens 808D Advanced
  • Серводвигатели Siemens по осям Х/Z
  • Автоматическая система смазки направляющих
  • Система подачи охлаждающей жидкости (СОЖ)
  • Вспомогательный источник света
  • Кабинетная защита
  • Комплект ЗИП

Опции MetalTec ТС 32

  • 8-ми позиционный револьверный держатель инструмента
  • Деталеуловитель
  • Автоматический податчик прутка Fedek
  • Стружечный конвейер
  • Система управления FANUC 0i-TF PLUS
MetalTec TC 32 Базовая
комплектация
ПРОФИ
от 30 600 USD от 50 200 USD
Система управления, ЧПУ SIEMENS 808D Advanced SIEMENS 808D Advanced
Цельнолитая чугунная станина + +
Направляющие скольжения + +
Серводвигатели SIEMENS SIEMENS
Маховик перемещения по осям в комплекте в комплекте
Патрон Гидравлический З-х кулачковый патрон Гидравлический З-х кулачковый патрон
Инструментальная система 6-ти позиционная резцедержка Гидравлическая 8-ми позиционная револьверная головка
Автоматическая система смазки + +
LED освещение + +
Подача СОЖ + +
ОПЦИИ:
Стружечный конвейер +
8-ми позиционная револьверная головка +
Автоматический податчик прутка +
Деталеуловитель +
