Универсальный токарный станок Proma SPI-2000

Новинка
Код товара: 1296
Под заказ

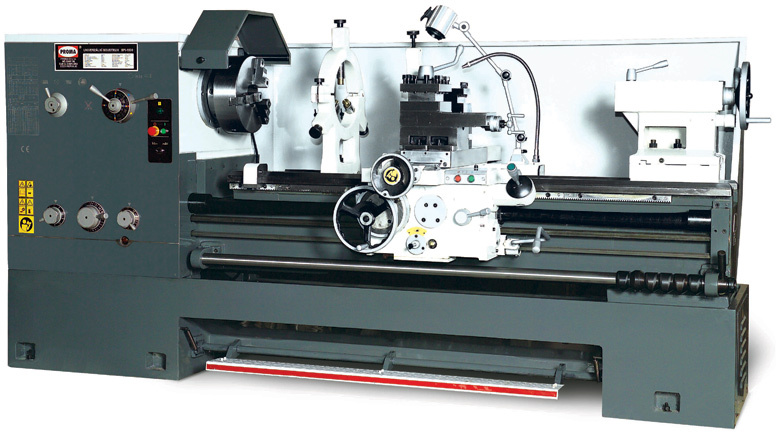

  • Универсальный токарный станок Proma SPI-2000, рис.1
5.0 (голосов 333 / просмотров 688)

Артикул: pro25015005

Печать
19.03.2024
Под заказ
3 601 890 РУБ.
Получить предложение
Универсальный токарный станок Proma SPI-2000
  • * Ваше имя:
  • * Email:
  • * Телефон:
Настоящим подтверждаю, что я ознакомлен и согласен с условиями политики конфиденциальности.
8 495 646 13 16
info@dvt-spb.ru
Расчет доставки
Производитель: Proma (Чехия)
Сертификат: Официальный дилер

БЕСПЛАТНАЯ ДОСТАВКА ДО ВАШЕГО АДРЕСА

(Данная акция применима при общей сумме заказа не менее 100тр. Только для Москвы и Санкт-Петербурга, по другим регионам РФ уточняйте у вашего менеджера)

Ø обработки над супортом, мм 420
Ø отв, мм 105
рмц, мм 2000
Напряжение, В 380
Мощность, кВт 11
Масса, кг 3345

Универсальный токарный станок Proma SPI-2000

Особенности товара:

  • Производительность: высокая точность обработки, надежность в работе.
  • Универсальность: возможность обработки различных материалов и деталей.
  • Эффективность: быстрая настройка и высокая производительность.
  • Надежность: долгий срок службы, минимальные затраты на обслуживание.

Преимущества товара:

  • Высокое качество обработки деталей.
  • Простота в использовании и настройке.
  • Надежность и долговечность в эксплуатации.
  • Широкий спектр применения в различных отраслях промышленности.

Назначение и сферы применения:

Универсальный токарный станок Proma SPI-2000 предназначен для точной обработки деталей из различных материалов, таких как металл, пластик, дерево и другие. Он подходит для использования в машиностроении, автомобильной промышленности, а также в производстве мебели и других отраслях, где требуется высокая точность и качество обработки.

Универсальный токарный станок PROMA SPI-2000 предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ.

В серии станков SPI применен ряд существенных отличий по сравнению с другими моделями токарных станков компании PROMA. Первое на что хотелось бы обратить внимание – это фрикционный вал, передающий вращение от двигателя на коробку скоростей шпинделя. Такой механизм продляет срок службы двигателя и предотвращает перегрузку узлов шпиндельной бабки. Второе: ускоренная подача продольного и поперечного суппорта в обоих направлениях облегчает процесс изготовления больших деталей. И наконец: плунжерный насос. Он служит для смазки сопряженных поверхностей шестеренчатых механизмов шпиндельной бабки станка, а также смазывает и охлаждает сепараторы подшипников коробки скоростей и фрикцион. Такой принцип смазки влияет на долговечность всех шпиндельных узлов и позволяет использовать станок в более жестких условиях работы.

Таким образом, станок можно использовать на заготовительном производстве в условиях крупносерийного и серийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

Преимущества

  • Все подвижные узлы работают в масляной ванне;
  • Ускоренная подача суппорта;
  • Наличие устройства цифровой индикации;
  • Установлена система СОЖ;
  • Широкий спектр выполняемых операций;
  • Долгий срок эксплуатации;
  • Простое и удобное управление;
  • Качественное исполнение;
  • Кнопка аварийной остановки.

Технические характеристики токарного станка PROMA SPI-2000

Характеристика Значение
Напряжение, В 400
Потребляемая мощность, Вт 7500
Длина обточки, мм 2000
Диаметр обточки над станиной, мм 660
Диаметр обточки над суппортом 420мм
Диаметр обточки над съёмной станиной, мм 870
Отверстие шпинделя, мм 105
Конус шпинделя Мк7
Конус пиноли Мк5
Вылет пиноли, мм 150
Максимальная высота резцов, мм 25
Диапазон оборотов шпинделя, об/мин 36-1600 (12ст.)
Максимальный ход верхнего суппорта, мм 145
Максимальная продольная подача, мм 1950
Максимальная поперечная подача, мм 310
Метрическая резьба, мм 1-14 (22ст.)
Дюймовая резьба, ниток 2-28 (25ст.)
Модульная резьба 0,5-7
Питчевая резьба 56-4DP
Продольная подача, мм/об 0,063-0, 52 (65ст.)
Поперечная подача, мм/об 0,027-1,07 (65ст.)
Ускоренная продольная подача, м/мин 4,5
Ускоренная поперечная подача, м/мин 1,9
Масса Proma SPI-2000, кг 3000
Размеры (ДхШхВ), мм 3500х1100х1450

Особенности PROMA SPI-2000

Proma SPI-2000  Освещение  Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения Освещение
Подсветка рабочей зоны позволяет работать в слабо освещенных помещениях без вреда для зрения.
Proma SPI-2000  Безопасность  Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее Безопасность
Защитный экран эффективно предотвращает попадание посторонних предметов на шпиндель, что делает работу безопаснее.
Proma SPI-2000  Обработка заготовок малого диаметра  В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки) Обработка заготовок малого диаметра
В конструкции станка предусмотрено наличие люнета, позволяющего работать с заготовками большой длины и малого диаметра, обеспечивая при этом равномерную обработку (без прогиба заготовки).
Proma SPI-2000  Функциональность  В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой Функциональность
В резцедержатель устанавливается 4 резца, что гарантирует быстрый переход от одной операции к другой.
Proma SPI-2000  Точность  Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPI-2000 25015017 осуществляются посредством высокоточных маховиков Точность
Продольная и поперечная подачи суппорта универсального токарного станка с УЦИ K PROMA SPI-2000 25015017 осуществляются посредством высокоточных маховиков.
Proma SPI-2000  Быстрая фиксация  Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку Быстрая фиксация
Задняя бабка имеет пиноль с ходом, что позволяет легко и быстро зафиксировать заготовку в центра и начать обработку.

Основные узлы и агрегаты

  1. Основание
  2. Коробка подач
  3. Шпиндельная бабка
  4. Шпиндельный патрон
  5. Неподвижный люнет
  6. Резцедержатель
  7. Верхние салазки суппорта
  8. Лампа местного освещения
  9. Патрубок системы подачи СОЖ
  10. Каретка суппорта
  11. Задняя бабка
  12. Кожух ходового винта
  13. Ходовой вал
  14. Станина
  15. Фартук
  16. Педаль ножного тормоза
  17. Электрический блок управления

Токарный станок PROMA SPI-2000 с УЦИ состоит из

Основания 1. К основанию крепится станина 14 с направляющими каретки суппорта 10 и задней бабки 11. При необходимости обработки деталей большого диаметра можно снять съемную часть станины (мостик).

Суппорт станка состоит из: каретки 10, поперечных салазок, перемещающихся по направляющим каретки; поворотной части с направляющими для верхних салазок 7, несущих резцедержатель 6. Каретка суппорта и поперечные салазки перемещается вручную или механически. Верхние салазки перемещаются вручную.

На левом конце станины крепится шпиндельная бабка 3 и коробка подач 2. В шпиндельной бабке находится коробка скоростей станка, основной частью которой является шпиндель. На шпинделе установлен зажимной патрон 4. Коробка подач 2 служит для передачи движения от коробки скоростей на ходовой вал или ходовой винт. На корпусе коробки подач установлен электрический блок управления 17.

Фартук крепится к каретке. Служит для передачи движения на суппорт. В фартуке предусмотрена блокировка, исключающая одновременное включение перемещения каретки и поперечных салазок.

Ходовой винт и ходовой вал монтируются с лицевой части станины станка и с концов поддерживаются при помощи опор. Служат для передачи движения от коробки подач к фартуку.

На станине установлена задняя бабка 11, которая перемещается по направляющим вручную. По необходимости можно установить подвижный люнет на каретку суппорта или неподвижный люнет на станину.

Слева в основании установлен электродвигатель. Справа в основании установлена гидростанция системы подачи СОЖ.

Комплект поставки

  • 3-х кулачковый патрон – ø325 мм (на станке) - 1 шт.
  • Кулачки обратные (комплект) - 1 шт.
  • 4-х кулачковый патрон – ø400 мм - 1 шт.
  • Планшайба – ø250 и ø630 мм - 2 шт.
  • Люнет подвижный - 1 шт.
  • Люнет стационарный - 1 шт.
  • Установочные опоры с болтами (комплект) - 1 шт.
  • Поворотный центр - 1 шт.
  • Центр невращающийся - 1 шт.
  • Втулка переходная - 1 шт.

Инструмент:

  • Клин для снятия инструмента из пиноли задней бабки - 1 шт.
  • Отвёртка шлицевая - 1 шт.
  • Отвёртка крестовая - 1 шт.
  • Ключи шестигранные 6,8,10,12 - 4 шт.
  • Ключ зажима патрона - 2 шт.
  • Ключ для снятия токарного патрона - 1 шт.
  • Ключ резцедержателя - 1 шт.
  • Ключи рожковые 17х19,19х22 - 2 шт.
  • Ключи радиусные 45х52, 170х210 - 2 шт.
  • Инструкция по эксплуатации
