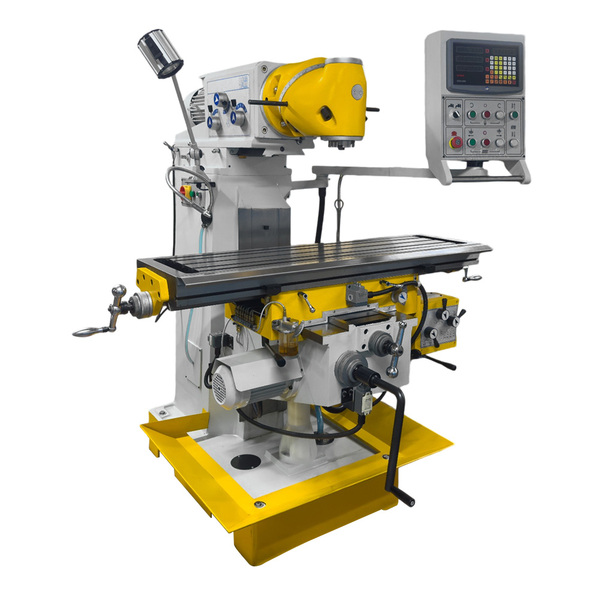

Proma FVV-125PD с УЦИ - универсальный фрезерный станок pro25330125

Преимущества универсального фрезерного станка Proma FVV-125PD:

• Высокая производительность и точность обработки
• Удобное управление с помощью управляющего цифрового интерфейса (УЦИ)
• Надежность и долговечность
• Многофункциональность и универсальность в применении
• Простая настройка и обслуживание

Особенности универсального фрезерного станка Proma FVV-125PD:

• Мощность: 5.5 кВт
• Скорость вращения шпинделя: 50-3750 об/мин
• Размеры стола: 1250x320 мм
• Ходы по осям X, Y, Z: 800x300x400 мм
• Встроенное охлаждение инструмента

Назначение универсального фрезерного станка Proma FVV-125PD:

Универсальный фрезерный станок Proma FVV-125PD предназначен для обработки различных материалов, таких как металл, пластик, дерево и другие. Он идеально подходит для производства деталей различной сложности, выполняет фрезерование, сверление, резку и другие операции.

Сферы применения универсального фрезерного станка Proma FVV-125PD:

• Машиностроение
• Производство металлических конструкций
• Производство мебели
• Автомобильная промышленность
• Производство электроники

Фрезерный станок PROMA FVV-125PD с УЦИ предназначен для обработки резанием при помощи осевого режущего инструмента, наружных и внутренних плоских и фасонных поверхностей, пазов, уступов, тел вращения, отверстий, резьбовых соединений, зубьев зубчатых колёс и т.п. Станок FVV – 125 PD находит широкое применение в мелкосерийном производстве и в производстве средней серии, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.

В данной модели установлено устройство цифрового измерения по трём осям, ускоренная вертикальная подача консоли, предусмотрена автоматическая подача стола в обоих направлениях, рабочее освещение и система охлаждения СОЖ. На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции.

Преимущества

• Мощный трехфазный электродвигатель;
• Автоматическая подача;
• Устойчивая массивная конструкция;
• Высокая точность обработки;
• Малые габариты.

Особенности PROMA FVV-125PD

	Визуальный контроль За счет цифрового дисплея можно визуально контролировать все значения рабочих процессов.
	Функциональность Стол фрезерного станка перемещается в двух плоскостях, за счет чего можно выполнять фигурную проточку с большой точностью.

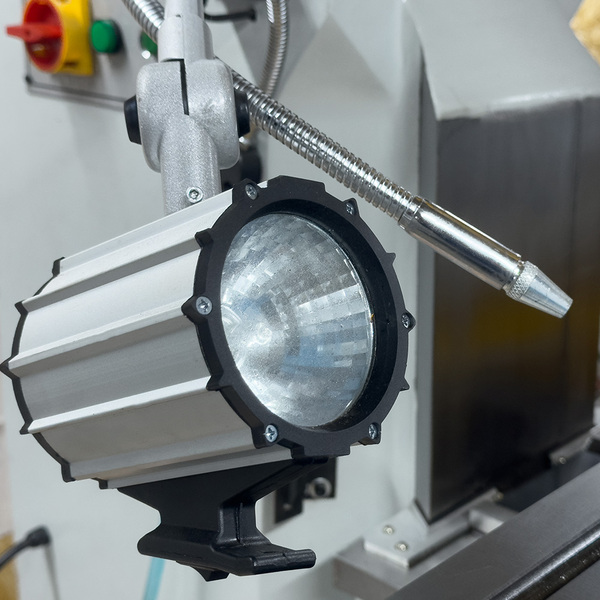

	Освещение Эффективная подсветка рабочей зоны снижает нагрузку на глаза оператора.

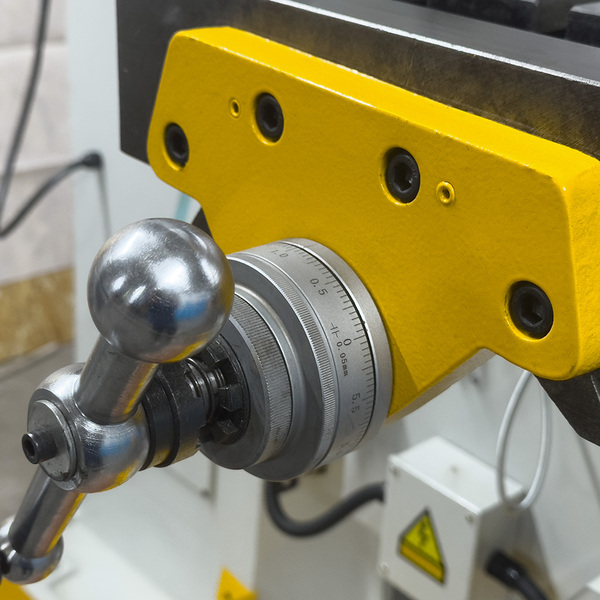

	Удобство в работе Удобная рукоять подъема стола имеет большое плече и позволяет с легкостью выполнять манипуляции.
	Система охлаждения Подводка охлаждающей жидкости увеличивает продолжительность рабочего цикла, предотвращает перегрев и выход из строя рабочего инструмента.

Основные узлы и детали

1. Электродвигатель привода главного движения.
2. Хобот.
3. Фрезерная головка.
4. Пульт управления считывающих устройств.
5. Салазки.
6. Стол.
7. Консоль.
8. Корыто.
9. Основание.
10. Станина.
11. Электрический пульт управления.

Фрезерный станок FVV-125PD состоит из следующих основных узлов: станина 10, хобот 2 со встроенной коробкой скоростей, фрезерная головка 3, электродвигатель привода главного движения 1, стол 6, основание 9 и консоль 7.

Базой станка является станина 10, жестко закрепленная к основанию 9. По вертикальным направляющим станины движется консоль 7 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении салазки 5 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 6 (подача по оси X). На нижней правой стороне салазок смонтирована коробка подач стола. Продольное и поперечное перемещение стола ручное и механическое. Вертикальное перемещение консоли только ручное.

Хобот перемещается по верхним направляющим станины вперед-назад. Фрезерная головка 3 закреплена на переднем торце хобота 2. Фрезерная головка поворачивается на 360°.

Во фрезерной головке 3 смонтирован шпиндель на шарикоподшипниках. Шпиндель оснащён конусом ISO40, в который можно вставить сверлильный патрон на оправке или инструмент с конусом ISO40. Вращательное движение шпиндель получает от электродвигателя 1 через коробку скоростей. Для установки оправки горизонтального шпинделя передняя часть фрезерной головки поворачивается на 180° и устанавливаются направляющая, оправка и серьга.

Фрезерный станок оснащён линейками цифрового отчёта перемещения стола по осям X, Y и пульт управления считывающих устройств 4.

Комплект поставки

• Направляющая горизонтального шпинделя - 1 шт.
• Оправка горизонтального шпинделя - 1 шт.
• Серьга горизонтального шпинделя - 1 шт.
• Тяга для зажима инструмента в шпинделе - 2 шт.
• Фартук защитный - 1 шт.
• Пластина крепления фартука - 2 шт.
• Анкерный болт М16x450 мм. - 4 шт.
• Гайка М16 - 4 шт.
• Шайба 16x31x3 мм - 4 шт.
• Патрон цанговый - 1 шт.
• Цанга 4; 5; 6; 8; 10; 12; 14; 16 мм - 8 шт.
• Ручка перемещения консоли - 1 шт.
• Оправка с поперечной канавкой - 1 шт.

Инструмент

• Ключ к цанговому патрону - 1 шт.
• Ключ торцевой шестигранный 5; 6; 8; 10; 12 мм - 5 шт.
• Ключ рожковый 21x24; 16x18; 8x10 мм - 3 шт.
• Ключ накидной 21x24 мм - 1 шт.

Инструкция по эксплуатации

• Длина стола, мм 1120
• Конус шпинделя ISO40
• Уци Да
• Макс. обороты 1600
• Напряжение, В 380
• Мощность, кВт 2.2
• Масса, кг 1660
• Объем для доставки, м3 4.29
• Модель Proma FVV-125PD
• Производство Чехия
